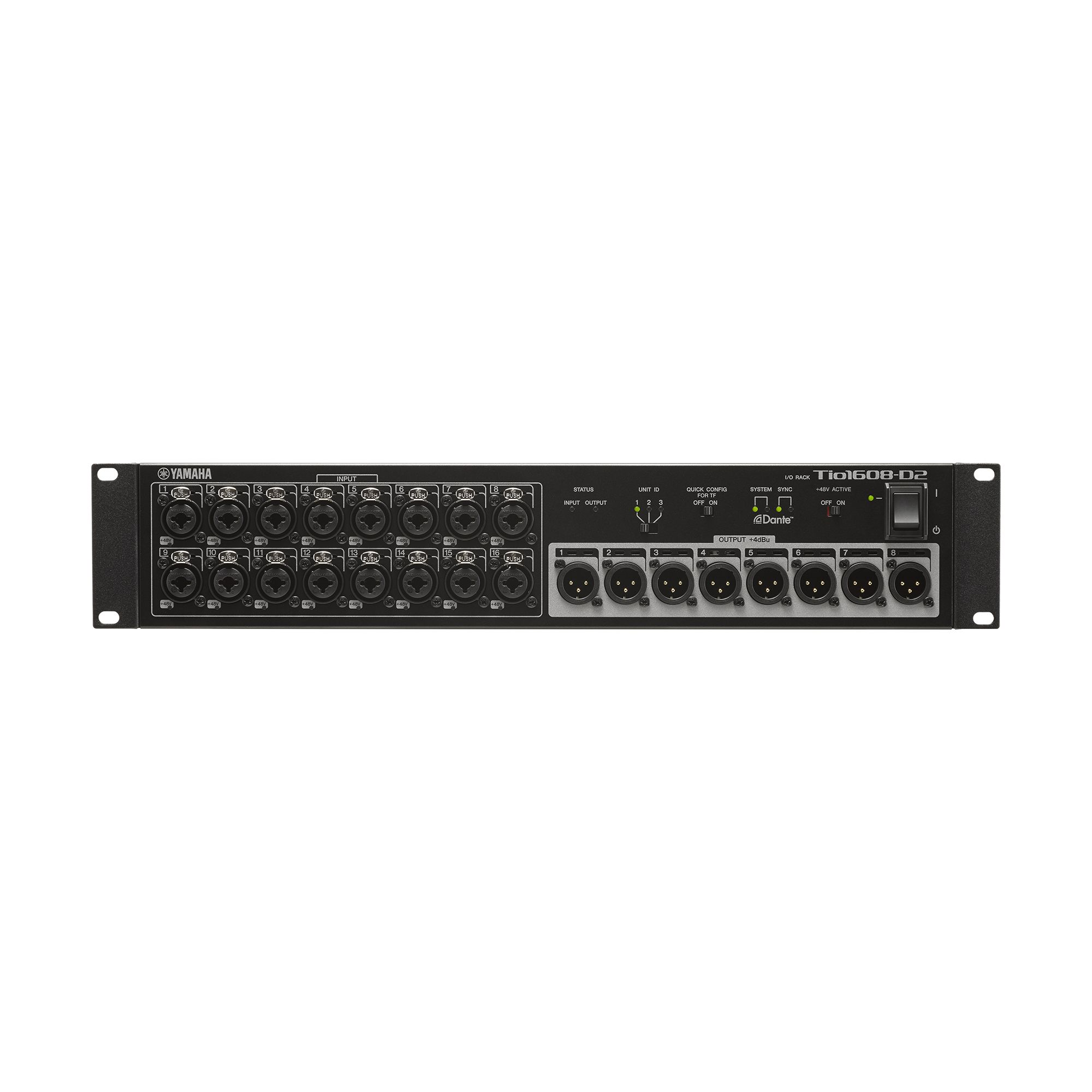

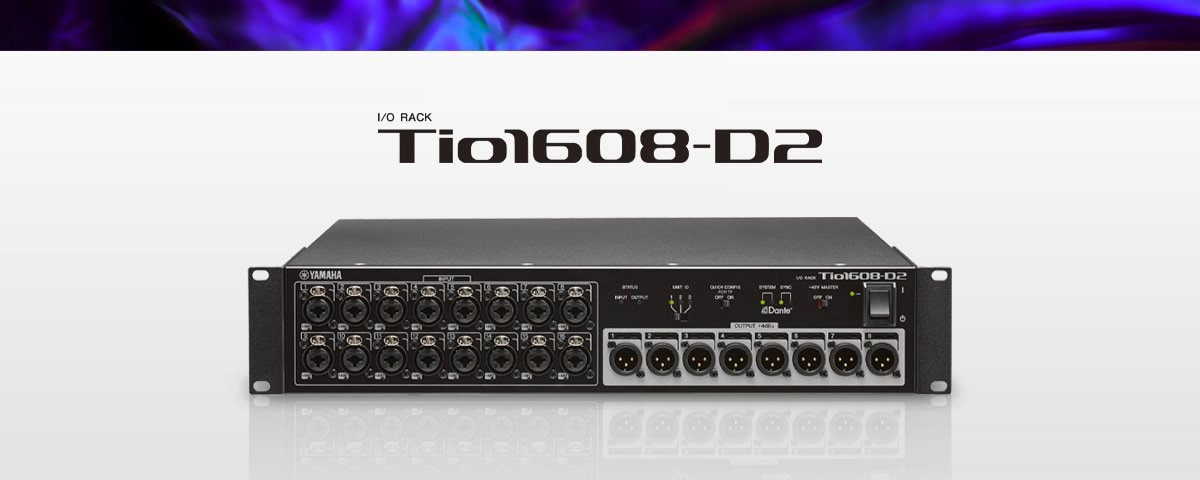

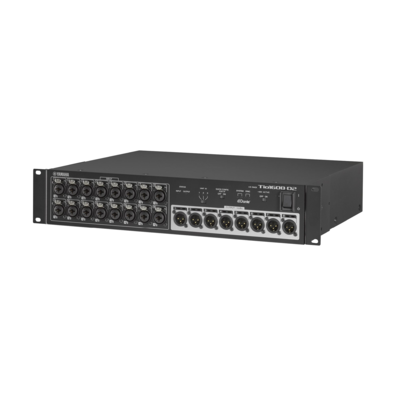

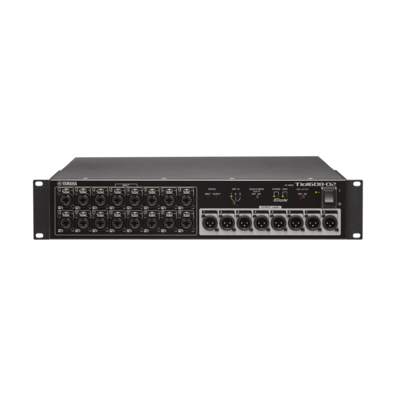

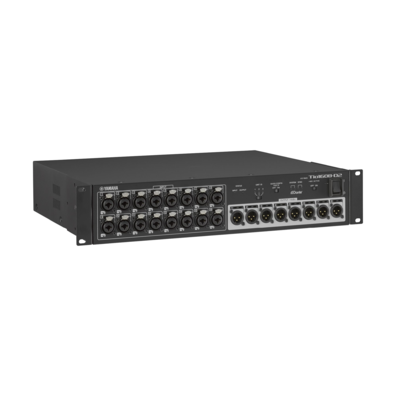

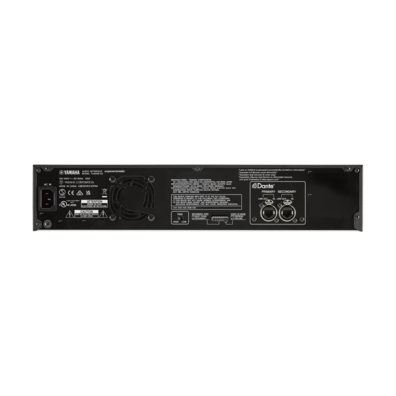

Tio1608-D2 I/O機架
簡單、多功能、高解析度Dante網絡舞臺接口箱
Tio1608-D2是一款帶有Dante網絡的I/O機架，具有16個麥克風/線路輸入和8個線路輸出?？梢赃h(yuǎn)程控制TF系列和DM3調音臺的增益，從而構建簡單的舞臺接口箱系統。多功能的Tio1608-D2還支持96k，非常適合作為RIVAGE PM或DME7等大型安裝系統中的I/O機架。
Dante的多功能和可擴展能力
DM3和TF系列，以及CL和QL數字調音臺均采用了Dante音頻網絡標準。這些調音臺可與Tio1608-D2或R系列I/O機架自由組合，從而創建符合所需規模和預算的系統。通過“Dante Controller”啟用跳線功能，“R Remote”軟件可用于控制Remote HA功能。
*請注意，Tio1608-D2中的Remote HA功能僅可以通過主端口實現。Tio1608-D2的Remote HA控制在從屬網絡中不可用，即使與TF或CL/QL調音臺連接使用也是如此。
產品信息
Tio1608-D2 I/O機架
立即購買
Tio1608-D2是配備Dante功能的I/O機架，具有16個麥克風/線路輸入和8個線路輸出。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
提升調音臺便捷性的舞臺接口箱
Tio1608-D2是TF系列或DM3舞臺接口箱的理想之選。TF系列可使用選購的NY64-D擴展卡連接多達3個Tio1608-D2單元，DM3可連接單個單元。使用輕質、耐用的CAT5e以太網線纜，將調音臺和Tio1608-D2單元以菊花鏈形式連接，實現低延遲、高品質的聲音傳送，無需再使用模擬蛇形線進行費時的傳輸和安裝。
高度可靠的Dante網絡音頻協議
Dante憑借其低抖動、低延遲和高采樣精度，被行業領先的廠家和專業人士所采用。即使對IT網絡一無所知，您也可以使用Tio1608-D輕松配置出高性能的Dante舞臺接口箱系統。得益于Dante網絡協議的靈活性，TF系列數字調音臺可被連接至一系列支持Dante網絡的設備，如R系列I/O機架等。
快速簡單的配置
TF系列和DM3配備了自動配置網絡設置和音頻接線的功能，實現便捷的系統配置。使用TF系列的QUICK CONFIG（快速配置）功能或DM3的AUTO CONFIG（自動配置）功能，只需以太網線將調音臺和Tio機架連接，即可完成設置。打開電源即可使用！
*使用TF系列的QUICK CONFIG（快速配置）功能時，將開關設置為ON；使用DM3的AUTO CONFIG（自動配置）功能時，將開關設置為OFF。
簡單靈活的輸入選擇
基礎配置完成后，可以輕松分配輸入以適配系統設置。所有輸入都可以瞬時從TF系列的INPUT畫面菜單或DM3的PATCH畫面統一分配給Tio機架。用戶也可更改各輸入以從多個位置接收信號，從而有效使用所有輸入。
可調出D-PRE前置話放
Tio1608-D2機架繼承了在開發TF系列調音臺時所追求的自然與音樂的靈敏度。對機械結構、電路板布局、供電、接地和零部件選擇都一絲不茍，精益求精，在開發的每一個階段都進行了嚴苛的性能測試和試聽測試。Tio1608-D2機架與TF系列相同，帶有可調出D-PRE前置話放，通過整套系統為您帶來持續自然、充滿音樂性的聲音。
使用DM3的系統示例
Tio1608-D2可以幫助您輕松連接DM3數字混音系統。系統設置采用即插即用的方式。只需連接Cat5e網線，選擇設備ID，系統即就緒。通過Cat5e還可以實現遠程話放控制功能。StageMix軟件可以在場館、舞臺以及觀眾等各種位置無線操控調音臺。
| Tio1608-D2 | ||
|---|---|---|
| 采樣率 | 外部 | 44.1 kHz、48 kHz、88.2 kHz、96 kHz |
| 信號延遲 | 低于1.3ms INPUT到OUTPUT，與DM3相連，Dante接收延遲設置為0.25ms（單程），F(xiàn)s=96 kHz/低于2.6ms INPUT到OUTPUT，與DM3相連，Dante接收延遲設置為0.25ms（單程），F(xiàn)s=48 kHz | |
| 總諧波失真 | 低于0.2% +4 dBu@20Hz-20kHz 到600Ω，增益=+66 dB /低于0.05% +4 dBU@20Hz-20kHz 到600Ω，增益=-6 dB，INPUT到OUTPUT，F(xiàn)s=88.2 kHz、96 kHz/低于0.1% +4 dBu@20Hz-20kHz 到600Ω，增益=+66 dB/低于0.05% +4 dBu@20Hz-20kHz 到600Ω，增益=-6 dB，INPUT到OUTPUT，F(xiàn)s=44.1 kHz、48 kHz*使用-18 dB/倍頻程濾波器@80 kHz測量 | |
| 頻率響應 | +0.5，-1.5 dB 20Hz-20kHz， 參考標稱輸出水平@1 kHz，INPUT到OUTPUT | |
| 動態范圍 | 108 dB，INPUT到OUTPUT，增益=-6 dB/110 dB，DA轉換，F(xiàn)s=96 kHz/108 dB，INPUT到OUTPUT，增益=-6 dB/112 dB，DA轉換，F(xiàn)s=48 kHz | |
| 哼聲和噪音等級 | 等效輸入噪音 | -128dBu，增益=+66 dB，F(xiàn)s=96 kHz、48 kHz* 使用A-加權濾波器測量 |
| 殘余輸出噪音 | -86 dBu, Fs 96kHz / -88 dBu, Fs 48kHz, ST main off *Measured with A-weighting filter | |
| 串?dāng)_ | -100 dB，相鄰輸入/輸出通道，輸入增益=-6 dB *使用-30 dB/倍頻程濾波器@22 kHz測量 | |
| 散熱 | 100-240V，50/60Hz，43.5kcal/h | |
| 功率要求 | 100-240V，50/60Hz | |
| 功耗 | 50W | |
| 外觀尺寸 | W | 480mm |
| H | 88mm | |
| D | 364mm | |
| 凈重 | 5.7 kg | |
| 附件 | 使用說明書、電源線（2.5m）、橡膠塞（4） | |
| 其他 | 溫度范圍： 操作溫度范圍：0 - 40℃，存儲溫度范圍：-20 - 60℃ | |
模擬輸入特性
在這些規格中，0 dBu = 0.775Vrms。
經由各單獨軟件受限開關，+48V DC（幻像電源）應用至INPUT XLR類接口。
*1. 當單元設置到最大增益時，靈敏度是產生+4 dBu（1.23V）輸出或標稱輸出電平的最低電平。
*2. 1：地線，2：熱線，3：冷線
*3. 尖端：熱線，環：冷線，套筒：地線
模擬輸出特性
在這些規格中，0 dBu = 0.775Vrms。
*1. 1：地線，2：熱線，3：冷線
