VXS 系列 "F model"
外表與內在
商業空間中的墻面安裝揚聲器在視覺和聽覺的氛圍營造中扮演著重要角色。雅馬哈VXS3F和VXS3FT揚聲器流暢的曲線和簡約的設計使其能夠輕松融入任何商業環境，為整體美學提供獨特細膩的補充。它們在聲音方面的表現同樣令人驚艷，經過優化的揚聲器單元能夠?qū)崿F(xiàn)高分辨率音樂播放，設計靈活直觀，為每一位參與安裝的工作人員（包括業主和終端用戶）提供了簡單、簡化的解決方案，讓用戶們可以輕松將高品質音頻帶入各種令人印象深刻的餐廳、零售店或?qū)I(yè)環境中。VXS3F和VXS3FT墻面安裝揚聲器結合了細膩迷人的設計以及雅馬哈對音質的嚴苛追求，用事實證明自己外表與內在兼而有之。
VXS 系列 "F model"
立即購買
商業空間中的墻面安裝揚聲器在視覺和聽覺的氛圍營造中扮演著重要角色。雅馬哈VXS3F和VXS3FT揚聲器流暢的曲線和簡約的設計使其能夠輕松融入任何商業環境，為整體美學提供獨特細膩的補充。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息

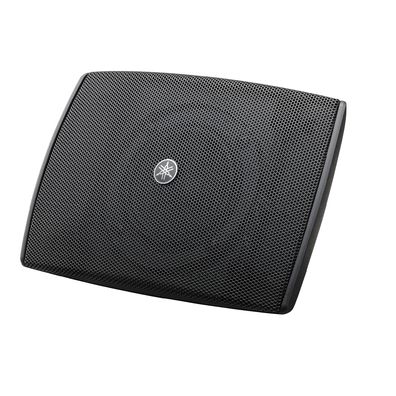

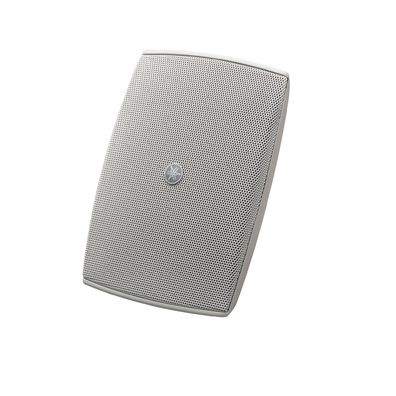

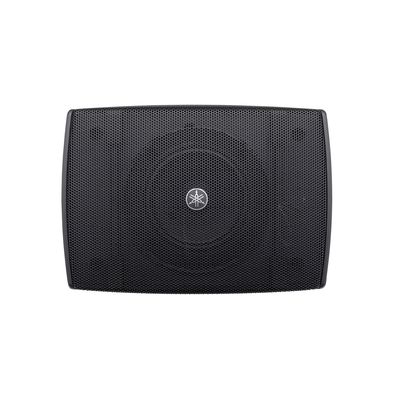

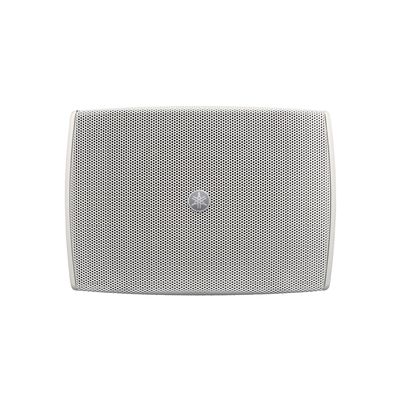

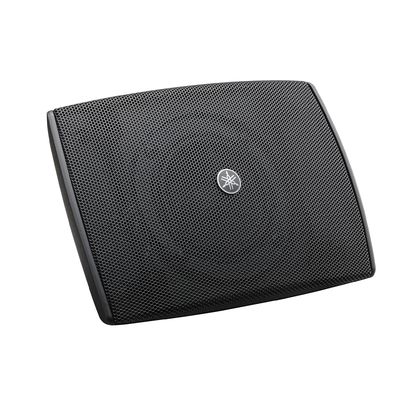

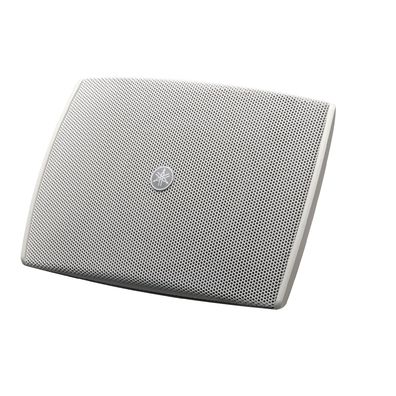

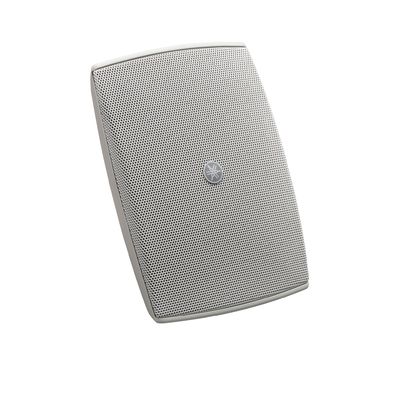

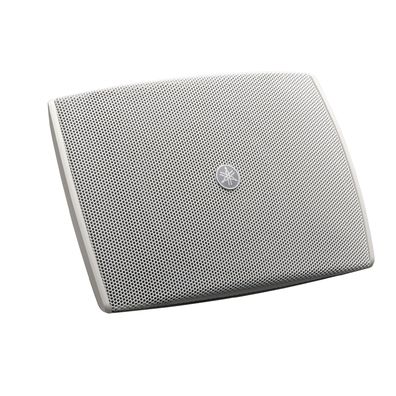

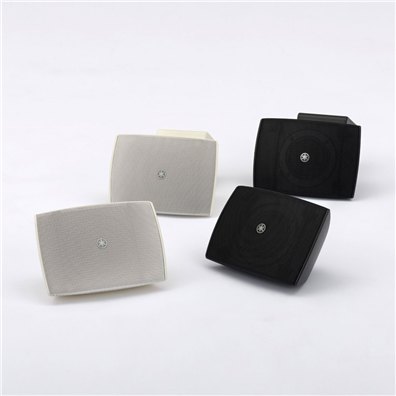

VXS3F / VXS3FW 墻面安裝揚聲器
緊湊的墻面安裝揚聲器，優雅地融入任何室內裝飾（低阻抗型號）
- 3.5寸全頻揚聲器單元
- 低阻抗型號，適用于小型安裝應用
- 迷人、嚴謹?shù)脑O(shè)計，與優雅的裝飾相得益彰
- 包含優化設計的專用支架
- 實現精致自然再現的聲學設計
- 單個揚聲器覆蓋寬廣角度
- 可噴漆的外殼和格柵

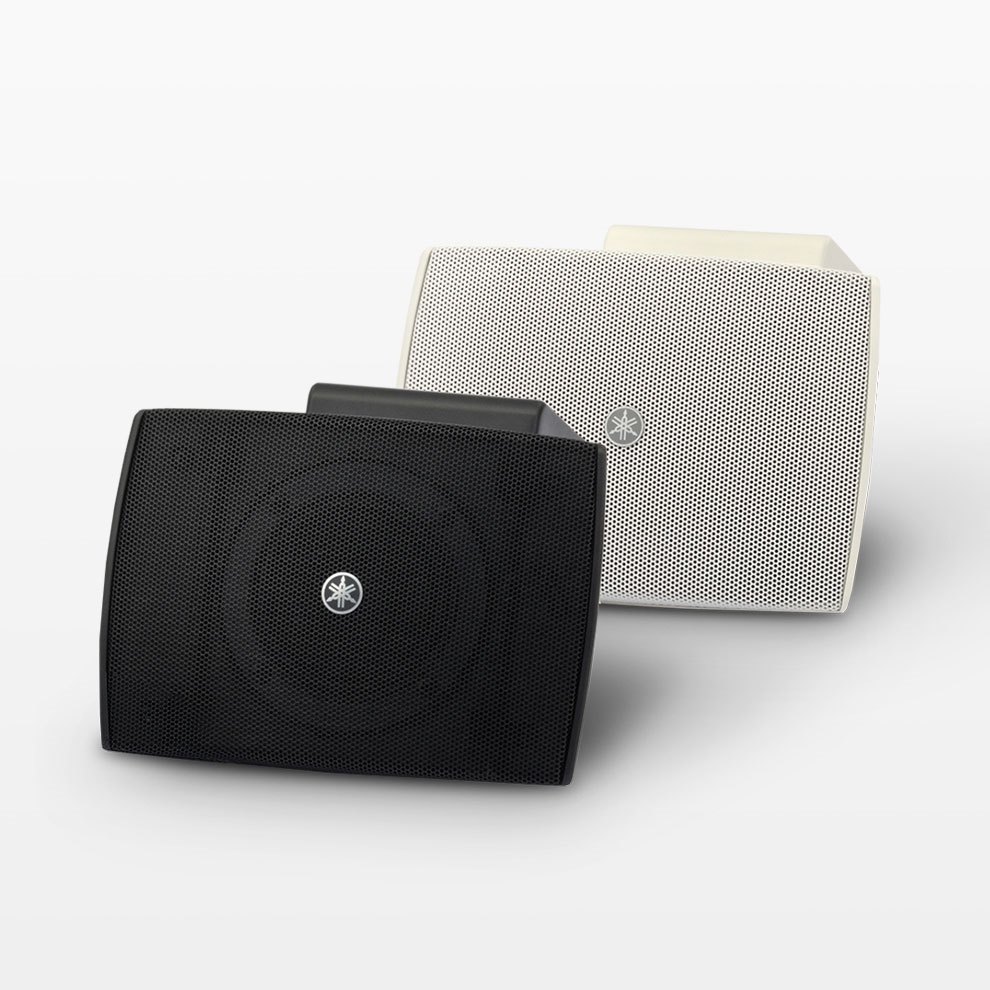

- 黑白兩色可供選擇
- 1.1kg (2.4 lbs)*, W 184mm x H 130mm x D 134 mm (W 7.3" x H 5.1" x D 5.3")* *含支架

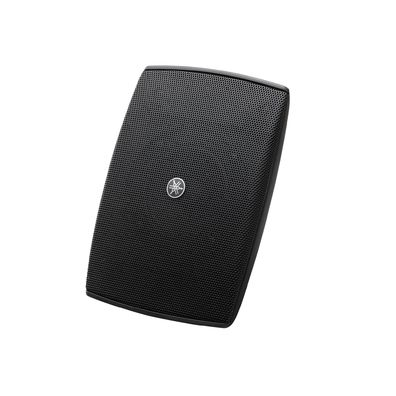

VXS3FT / VXS3FTW 墻面安裝揚聲器
緊湊的墻面安裝揚聲器，優雅地融入任何室內裝飾（高阻抗型號）
- 3.5寸全頻揚聲器單元
- 高阻抗型號，適用于大型安裝應用
- 迷人、嚴謹?shù)脑O(shè)計，與優雅的裝飾相得益彰
- 配有專用變壓器的支架，為整體設計提供補充
- 實現精致自然再現的聲學設計
- 單個揚聲器覆蓋寬廣角度
- 可噴漆的外殼和格柵
- 黑白兩色可供選擇
- 1.7kg (3.7 lbs)*, W 184mm x H 178mm x D 139 mm (W 7.3" x H 7.0" x D 5.5")* *含支架
相關產品
迷人、嚴謹?shù)脑O(shè)計，為優雅空間添彩

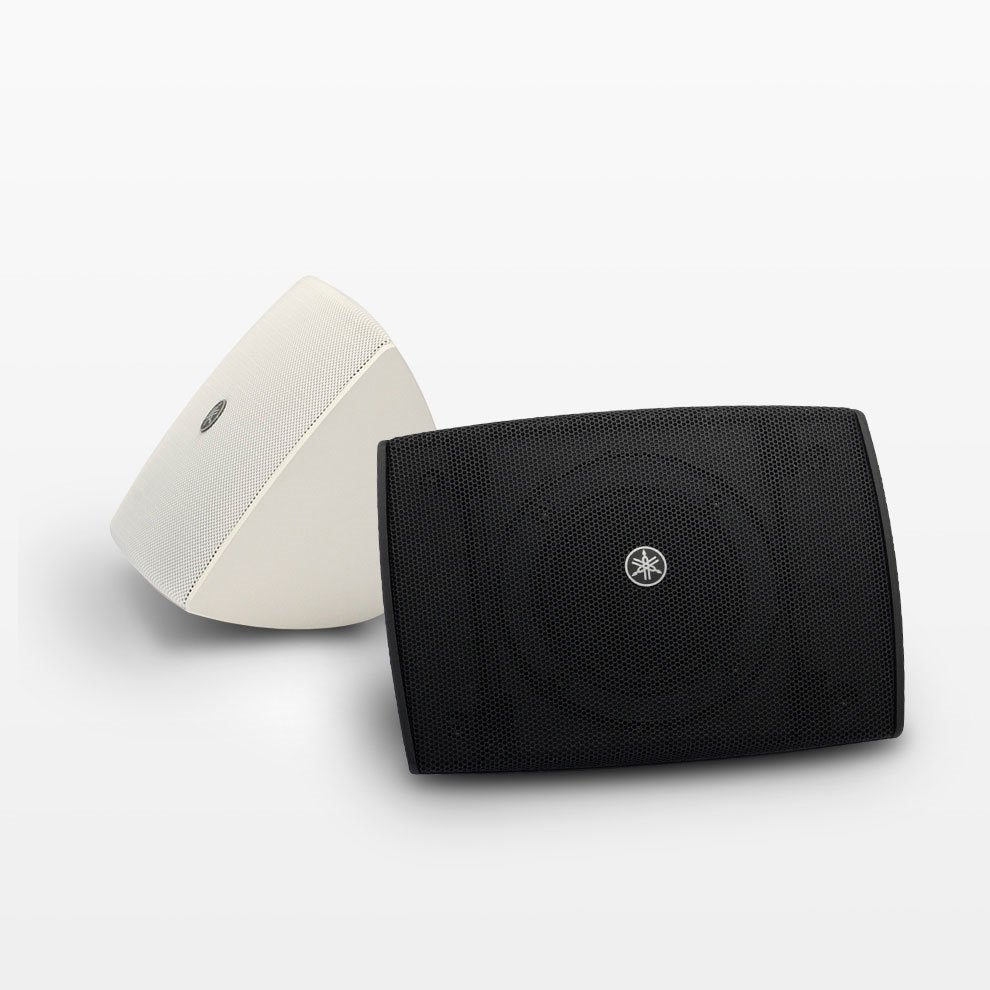

精致的VXS3F與VXS3FT可以為任何空間增添魅力。這些揚聲器外觀纖薄，如同漂浮在空間中，可輕松與任何裝飾融為一體。揚聲器外殼的尺寸被盡可能的縮小，而流暢的外形則增加了視覺魅力。
精致的原聲
VXS3F和VXS3FT將傳遞精致、自然悅耳的聲音。為了以低音量提供充滿表現力的音樂播放，雅馬哈運用多年積累的技術和經驗對系統進行調諧，使樂器和人聲自然再現。精選優質驅動器和組件，提升整體品質。
選擇符合需求的型號
VXS3F和VXS3FT旨在為不同的安裝設置提供相同的卓越性能*。VXS3F是小型安裝應用的理想之選，例如咖啡廳等僅在服務區域安裝數只揚聲器的場合。寬廣的投射范圍能夠以最少揚聲器數量實現有效覆蓋。當需要使用大量揚聲器覆蓋廣闊或復雜的區域時，VXS3FT是您的首選。連接抽頭后可在安裝完成后調整音量（輸出瓦數），以增加操作的靈活性。*VXS3F和VXS3FT具有相同的外殼，但提供不同的安裝支架。
設計師的建議
緊湊型VXS3F和VXS3FT采用優雅的外觀設計，直觀地表現出卓越的音質和清晰度。由后向前的優雅流線型線條代表了聲音的直接性，而三角形的橫截面則充分利用了墻面和天花板之間的空間，實現無縫且高效的安裝。這些音箱從設計上營造出在空間中輕輕飄浮的錯覺，而不是簡單的事后處理，作為一個機械“單元”附著在墻面，這些揚聲器對于希望提供高品質聲音而不破壞內部裝飾的業主和所有人而言可謂是理想之選。 - Takenori OMACHI，雅馬哈設計實驗室 -

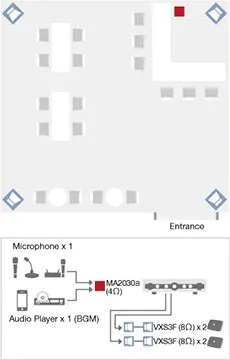

系統示例1：咖啡廳
VXS3F（低阻抗型號）是小型安裝應用的理想之選，例如咖啡廳等僅在服務區域安裝數只揚聲器的場合。寬廣的投射范圍能夠以最少揚聲器數量實現有效覆蓋。MA2030a是一款雅致的混音功放，無需任何音頻相關經驗即可輕松使用。您只需要準備MA2030a、VXS3F揚聲器并選擇音源，一切便準備完畢。如有必要，您可以為廣播宣傳和小型活動添加麥克風，輕松擴大業務范圍。

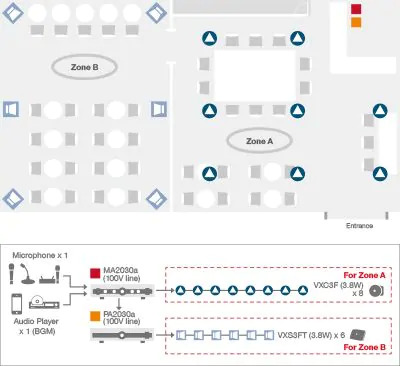

系統示例2：餐廳
當需要使用大量揚聲器覆蓋廣闊或復雜的區域時，VXS3FT（高阻抗型號）是您的首選。連接抽頭后可在安裝完成后調整音量（輸出功率），以增加操作的靈活性。使用VXS系列F型號和MA2030a混音功放，可以創建流暢的高性能系統，可實現在播放背景音樂時使用麥克風等功能。添加如PA2030a等功率放大器，可實現分區功能。

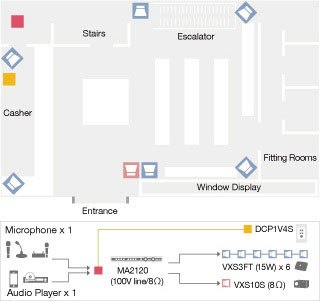

系統示例3：零售店
建議將VXS3F/VXS3FT揚聲器與VXS10S/VXS10ST超低音揚聲器結合使用，以增強音樂的節奏力量和動感。單個MA2120具有獨立控制的兩個輸出通道，可以在提供背景音樂的同時播放廣播或廣告。用戶通過在MA2120上仔細調整每個通道的輸出音量，可創造舒適愉快的環境氛圍。安裝在該區域的DCP1V4S控制面板可實現遠程控制背景音樂的音量和其他操作。
| VXS3F / VXS3FW | VXS3FT / VXS3FTW | ||
|---|---|---|---|
| 揚聲器類型 | 全頻，密閉式 | 全頻，密閉式 | |
| 頻率響應（-10dB） | 130Hz -20kHz | 130Hz -20kHz | |
| 標稱覆蓋角度 | H | 150° | 150° |
| V | 160° | 160° | |
| 單元 | LF-HF | 3.5" 錐形單元 | 3.5" 錐形單元 |
| 額定功率 | NOISE | 20W | - |
| PGM | 40W | - | |
| PEAK | 80W | - | |
| 額定阻抗 | 8Ω | - | |
| SPL | 靈敏度（1W；1m軸上） | 86dB SPL *1 | 86dB SPL *1 |
| 峰值（計算值） | 105dB SPL | - | |
| I/O接口 | 1x Euroblock（4針）（輸入：+/-，Loop Thru：+ / -） | 1x 接線柱（輸入：+ / -） | |
| 保護電路 | 荷載保護 | 全頻功率限制，保護網絡和音箱單元 | 全頻功率限制，保護網絡和音箱單元 |
| 表面處理 | VXS3F：黑色（近似值：Munsell N3），VXS3FW：白色（近似值：Munsell N9） | VXS3FT：黑色（近似值：Munsell N3），VXS3FTW：白色（近似值：Munsell N9） | |
| 外形尺寸 | W | 184mm (7.3") *2 | 184mm (7.3") *2 |
| H | 130mm (5.1") *2 | 130mm (5.1") *2, 178mm (7.0") *2,*3 | |
| D | 94mm (3.7") *2, 134mm (5.3") *2,*3 | 94mm (3.7") *2, 139mm (5.5") *2,*3 | |
| 凈重 | 1.0kg (2.2lbs), 1.1kg (2.4lbs)*4 | 1.0kg (2.2lbs), 1.7kg (3.7lbs) *4 | |
| 附件 | 支架裝置、支架底座、支架蓋、安全繩 | 支架裝置、支架底座（帶變壓器）、支架蓋、安全繩 | |
| 包裝 | 成對包裝 | 成對包裝 | |
| 認證 | UL1480, NFPA70, CE, RoHS | UL1480, NFPA70, CE, EAC, RoHS | |
| 變壓器分接頭 | 100V | - | 15W, 7.5W, 3.8W |
| 70V | - | 15W, 7.5W, 3.8W, 1.9W | |
- *1: 全空間（4π），200Hz 至 10kHz粉噪
- *2: 箱體水平放置
- *3: 帶支架（0°設置）
- *4: 帶支架
固件 / 軟件
NS-1
產品手冊
Wallpaper
VXS系列“F model”
Yamaha Speakers (FRAME_ALL)
Yamaha Speakers (FRAME_9CAT)
Yamaha Speakers (FRAME_EACH)
產品說明書
其他（工程數據參數等）
快速安裝指南
VXS3F/VXS3FW（低阻抗型號）
本視頻介紹如何快速安全地在低阻抗連接中安裝雅馬哈VXS3F墻面安裝揚聲器。有關更多詳細說明，請參見使用說明書。
VXS3FT/VXS3FTW（高阻抗型號）
本視頻介紹如何快速安全地在高阻抗連接中安裝雅馬哈VXS3FT超低音揚聲器。有關更多詳細說明，請參見使用說明書。

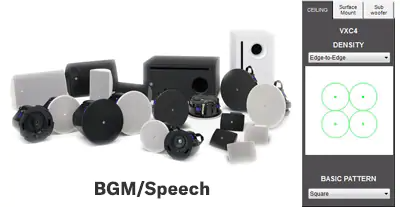

Commercial Installation Solutions Speaker Calculator（CISSCA）是一款軟件應用程序，可以快速計算出在用戶指定空間內實現最佳性能所需的揚聲器數量，以及系統的有效聲壓級。用戶可以指定空間大小、要使用的揚聲器類型和揚聲器布局。
- 用快速、輕松的方式來估計項目所需的揚聲器數量。
- 簡單的設置和操作。

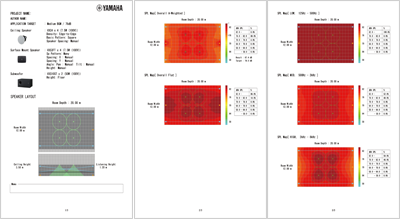

- 報告輸出功能為系統方案提案提供便捷的文檔。
支持的揚聲器（V3.0）
* 某些地區無售。
如何使用

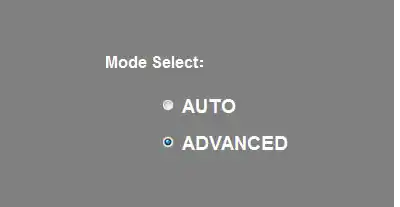

模式選擇

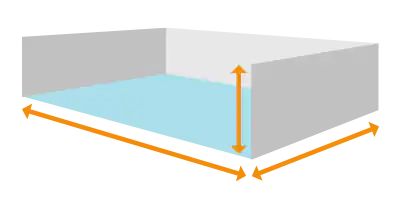

空間信息
揚聲器/應用設置
預估揚聲器數量

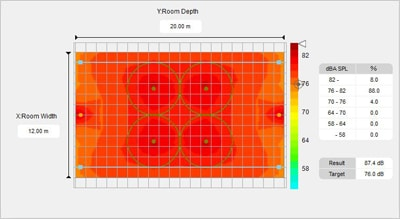

有效聲壓級分布圖
報告輸出
AUTO模式
自動模式通過簡單的操作可快速計算出揚聲器的數量。此模式下只可使用VXC4吸頂安裝揚聲器。
步驟1：輸入空間的大小和聽眾耳朵的高度。可根據需要導入藍圖或其他圖像。
步驟2：選擇VXC4吸頂揚聲器的布局類型。
步驟3：應用程序類型為BGM或Speech。
步驟4：檢查設置和預估揚聲器數量的結果。如有需要，可調整（移動或移除）單個揚聲器的位置。
步驟5：檢查預估系統的有效聲壓級與步驟3中輸入的目標聲壓級之間的差值。點擊“REPORT”按鈕，以報告形式輸出結果。
ADVANCED模式
ADVANCED模式可根據用戶指定的條件，通過更靈活、更詳細的設置，快速計算最佳性能所需的揚聲器數量。各種吸頂安裝揚聲器、墻面安裝揚聲器和超低音揚聲器都可以在這種模式下使用。
步驟1：輸入空間的大小和聽眾耳朵的高度。可根據需要導入藍圖或其他圖像。
步驟2：選擇需要使用的揚聲器類型。
步驟3：指定項目的應用類型和目標聲壓級。

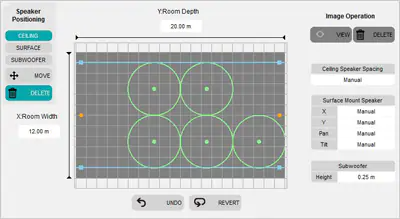

步驟4：指定揚聲器的布局。
步驟5：檢查設置和預估所需的揚聲器數量的結果。如有需要，可調整（移動或移除）單個揚聲器的位置。
步驟6：檢查預估系統的有效聲壓級與步驟3中輸入的目標聲壓級之間的差值。點擊“REPORT”按鈕，以報告形式輸出結果。
揚聲器系統設計要點
在揚聲器系統設計中，在聽音平面（即聽者耳朵的平均高度）保持均衡的聲壓級是揚聲器系統設計的一個重要指標。請記住以下幾點。
吸頂安裝揚聲器

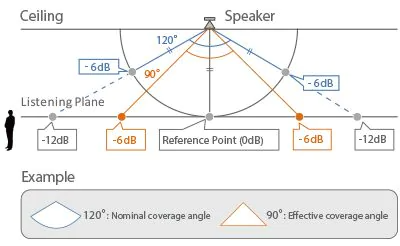

需要注意的是，吸頂揚聲器規格中列出的標稱覆蓋角度與揚聲器的實際有效覆蓋角度有所不同。標稱覆蓋角度下的聲壓比軸上的聲壓級低6dB，這是在與揚聲器保持恒定距離時測得的。有效覆蓋角度的定義為在聽音平面上，聲壓級比軸上聲壓級低6dB的角度。有效覆蓋角度一般為標稱覆蓋角度的70～80%。CISSCA根據有效覆蓋角度進行計算。
吸頂揚聲器布局方案
最大重疊
在最大覆蓋范圍的揚聲器配置中，將一只衰減6 dB的揚聲器與相鄰揚聲器軸對齊排列。這種方法需要更多數量的揚聲器，但在依賴高聲壓級的應用中，可以獲得最佳的整體性能。
最小重疊
無邊距的揚聲器布局可能會導致覆蓋范圍出現間隙。建議采用最小重疊方法，以有效消除聲音覆蓋范圍的間隙。
無邊距布局
雅馬哈主要推薦無邊距布局，這是一種常用配置，可以對齊相鄰揚聲器的-6 dB點。CISSCA支持的所有雅馬哈吸頂揚聲器在這個布局具有很大優勢。
1.4 x 邊距布局
在這種配置中，揚聲器的間距是標準無邊距布局的1.4倍。這樣布局可減少揚聲器的數量，從而構建出雅馬哈推薦的經濟型系統。
2.0 x 邊距布局
揚聲器的間距是標準無邊距布局的2倍。這是最經濟的方法，但可能導致整個聽音區域聲壓級不均勻。
墻面安裝揚聲器

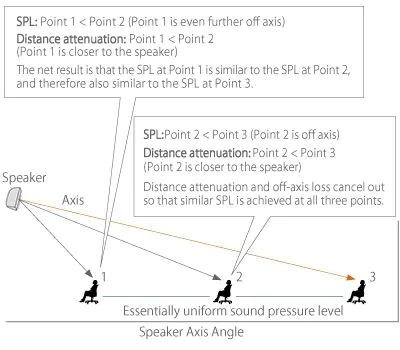

通過將具有恒定指向性號角的點聲源揚聲器的垂直軸面向最后一排目標（觀眾）上方，即可輕松獲得均衡的聲壓級分布。這與指向角度的定義存在著一定的關聯。通過將軸向?qū)?zhǔn)最后一排，由距離衰減（平方反比定律）造成的聲壓級衰減與號角的軸外指向特性造成的聲壓級損失將相互抵消。CISSCA讓您可以微調墻面安裝揚聲器的傾斜角度，以獲得系統設計的最大靈活性。
